RapidOCR集成PP-OCRv5_rec模型(mobile/server)记录

该文章主要记录RapidOCR集成PP-OCRv5_mobile_rec和PP-OCRv5_server_rec模型记录的,涉及模型转换,模型精度测试等步骤。

引言

来自PaddleOCR官方文档

PP-OCRv5 是PP-OCR新一代文字识别解决方案,该方案聚焦于多场景、多文字类型的文字识别。在文字类型方面,PP-OCRv5支持简体中文、中文拼音、繁体中文、英文、日文5大主流文字类型,在场景方面,PP-OCRv5升级了中英复杂手写体、竖排文本、生僻字等多种挑战性场景的识别能力。在内部多场景复杂评估集上,PP-OCRv5较PP-OCRv4端到端提升13个百分点。

以下代码运行环境

  • OS: macOS Sequoia 15.5
  • Python: 3.10.14
  • PaddlePaddle: 3.0.0
  • paddle2onnx: 2.0.2.rc1
  • paddlex: 3.0.0
  • rapidocr: 2.1.0

1. 模型跑通

该步骤主要先基于PaddleX可以正确使用PP-OCRv5_mobile_rec模型得到正确结果。

该部分主要参考文档:docs

安装paddlex:

pip install "paddlex[ocr]==3.0.0"

测试PP-OCRv5_mobile_rec模型能否正常识别:

Tip

运行以下代码时,模型会自动下载到 /Users/用户名/.paddlex/official_models 下。

测试图:link

from paddlex import create_model

# PP-OCRv5_server_rec 同理
model = create_model(model_name="PP-OCRv5_mobile_rec")

img_path = "images/general_ocr_rec_001.png"

output = model.predict(input=img_path, batch_size=1)
for res in output:
    res.print()
    res.save_to_img(save_path="./output/")
    res.save_to_json(save_path="./output/res.json")

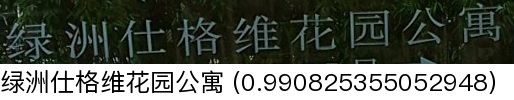

预期结果如下,表明成功运行:

alt text

2. 模型转换

该部分主要参考文档: docs

PaddleX官方集成了paddle2onnx的转换代码:

1
2
3
4
paddlex --install paddle2onnx
pip install onnx==1.16.0

paddlex --paddle2onnx --paddle_model_dir models/official_models/PP-OCRv5_mobile_rec --onnx_model_dir models/PP-OCRv5_mobile_rec

输出日志如下,表明转换成功:

Input dir: models/official_models/PP-OCRv5_mobile_rec
Output dir: models/PP-OCRv5_mobile_rec
Paddle2ONNX conversion starting...
/Users/xxxx/miniconda3/envs/py310/lib/python3.10/site-packages/paddle/utils/cpp_extension/extension_utils.py:711: UserWarning: No ccache found. Please be aware that recompiling all source files may be required. You can download and install ccache from: <https://github.com/ccache/ccache/blob/master/doc/INSTALL.md>
warnings.warn(warning_message)
[Paddle2ONNX] Start parsing the Paddle model file...
[Paddle2ONNX] Use opset_version = 14 for ONNX export.
[Paddle2ONNX] PaddlePaddle model is exported as ONNX format now.
2025-05-30 08:16:38 [INFO]      Try to perform constant folding on the ONNX model with Polygraphy.
[W] 'colored' module is not installed, will not use colors when logging. To enable colors, please install the 'colored' module: python3 -m pip install colored
[I] Folding Constants | Pass 1
[I]     Total Nodes | Original:  1029, After Folding:   550 |   479 Nodes Folded
[I] Folding Constants | Pass 2
[I]     Total Nodes | Original:   550, After Folding:   550 |     0 Nodes Folded
2025-05-30 08:16:40 [INFO]      ONNX model saved in models/PP-OCRv5_mobile_rec/inference.onnx.
Paddle2ONNX conversion succeeded
Copied models/official_models/PP-OCRv5_mobile_rec/inference.yml to models/PP-OCRv5_mobile_rec/inference.yml
Done

PaddleX官方集成了paddle2onnx的转换代码:

1
2
3
4
paddlex --install paddle2onnx
pip install onnx==1.16.0

paddlex --paddle2onnx --paddle_model_dir models/official_models/PP-OCRv5_server_rec --onnx_model_dir models/PP-OCRv5_server_rec

输出日志如下,表明转换成功:

Input dir: models/official_models/PP-OCRv5_server_rec
Output dir: models/PP-OCRv5_server_rec
Paddle2ONNX conversion starting...
/Users/xxxx/miniconda3/envs/py310/lib/python3.10/site-packages/paddle/utils/cpp_extension/extension_utils.py:711: UserWarning: No ccache found. Please be aware that recompiling all source files may be required. You can download and install ccache from: <https://github.com/ccache/ccache/blob/master/doc/INSTALL.md>
warnings.warn(warning_message)
[Paddle2ONNX] Start parsing the Paddle model file...
[Paddle2ONNX] Use opset_version = 10 for ONNX export.
[Paddle2ONNX] PaddlePaddle model is exported as ONNX format now.
2025-05-30 08:19:17 [INFO]      Try to perform constant folding on the ONNX model with Polygraphy.
[W] 'colored' module is not installed, will not use colors when logging. To enable colors, please install the 'colored' module: python3 -m pip install colored
[I] Folding Constants | Pass 1
[I]     Total Nodes | Original:  1111, After Folding:   512 |   599 Nodes Folded
[I] Folding Constants | Pass 2
[I]     Total Nodes | Original:   512, After Folding:   512 |     0 Nodes Folded
2025-05-30 08:19:19 [INFO]      ONNX model saved in models/PP-OCRv5_server_rec/inference.onnx.
Paddle2ONNX conversion succeeded
Copied models/official_models/PP-OCRv5_server_rec/inference.yml to models/PP-OCRv5_server_rec/inference.yml
Done

3. 模型推理验证

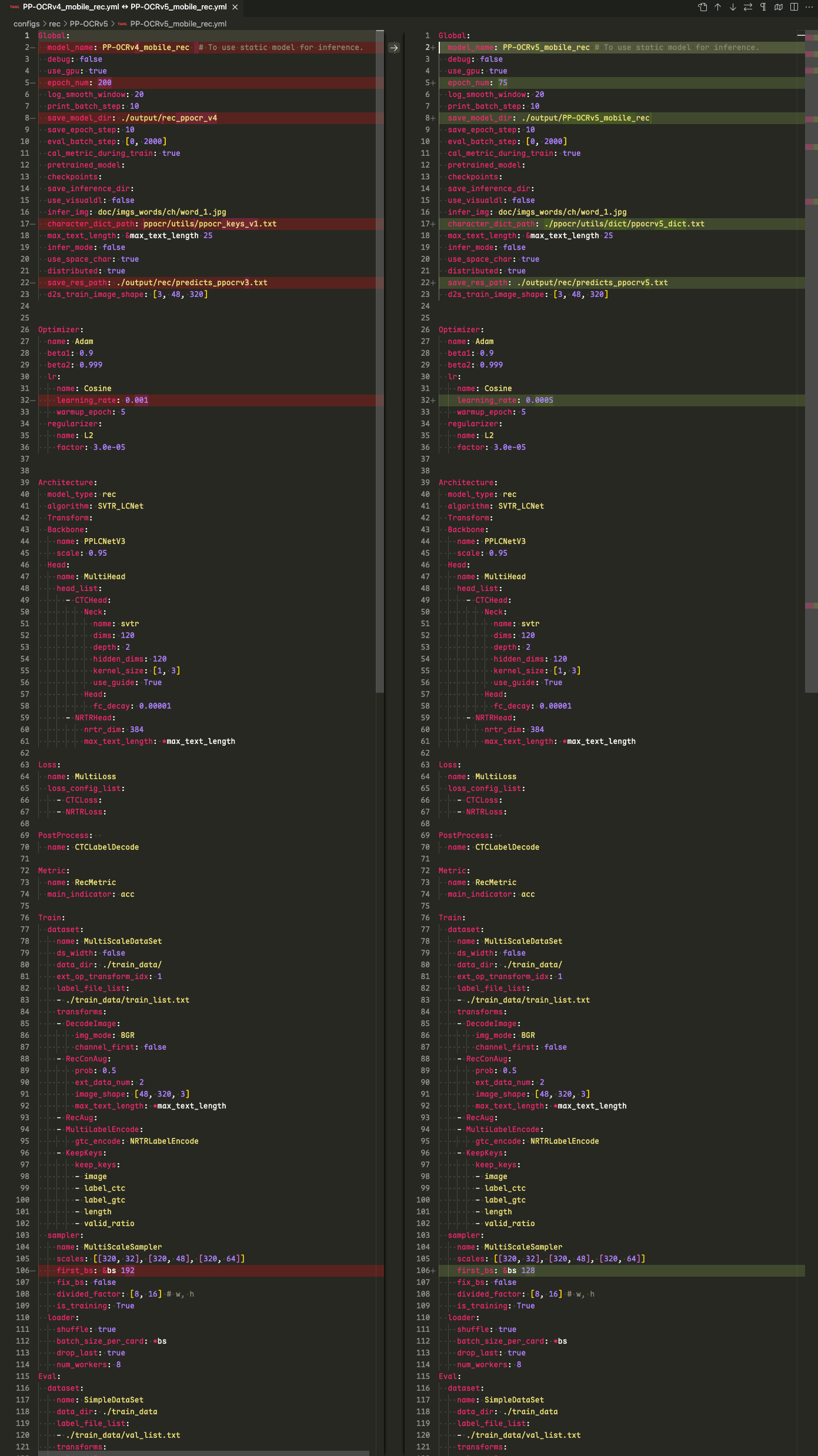

该部分主要是在RapidOCR项目中测试能否直接使用onnx模型。要点主要是确定模型前后处理是否兼容。从PaddleOCR config文件中比较PP-OCRv4PP-OCRv5 mobile det文件差异:

alt text

从上图中可以看出,配置基本一模一样,因此现有rapidocr前后推理代码可以直接使用。

from rapidocr import RapidOCR

model_path = "models/PP-OCRv5_mobile_rec/inference.onnx"
dict_path = "models/PP-OCRv5_mobile_rec/ppocrv5_dict.txt"
engine = RapidOCR(params={"Rec.model_path": model_path, "Rec.rec_keys_path": dict_path})

img_url = "<https://img1.baidu.com/it/u=3619974146,1266987475&fm=253&fmt=auto&app=138&f=JPEG?w=500&h=516>"
result = engine(img_url)
print(result)

result.vis("vis_result.jpg")

alt text

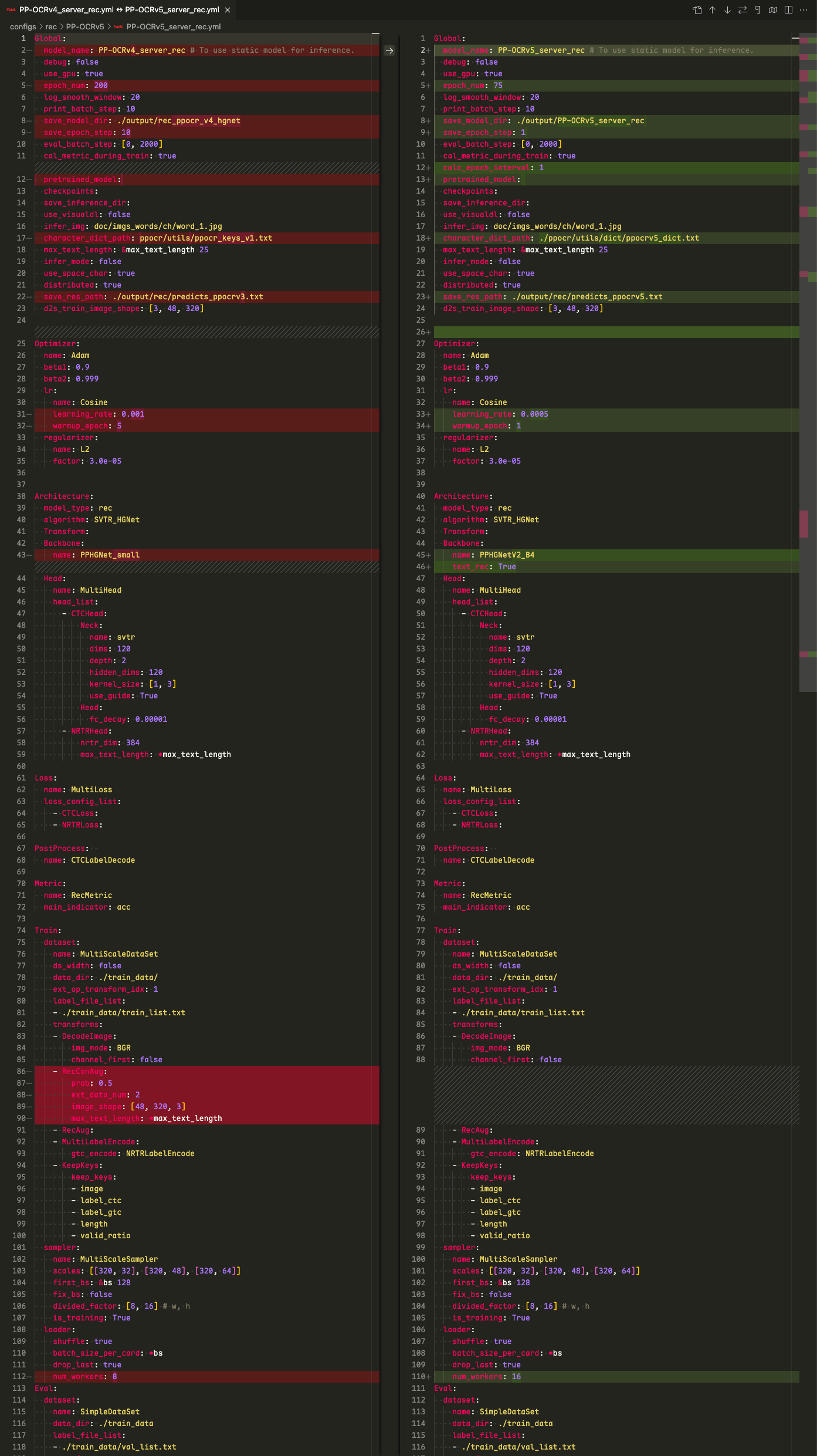

该部分主要是在RapidOCR项目中测试能否直接使用onnx模型。要点主要是确定模型前后处理是否兼容。从PaddleOCR config文件中比较PP-OCRv4_server_recPP-OCRv5_server_rec文件差异:

alt text

从上图中可以看出,配置基本一模一样,backbone换了,但是前后处理配置是一样的。因此现有rapidocr前后推理代码可以直接使用。

from rapidocr import RapidOCR

model_path = "models/PP-OCRv5_server_rec/inference.onnx"
engine = RapidOCR(params={"Det.model_path": model_path})

img_url = "https://img1.baidu.com/it/u=3619974146,1266987475&fm=253&fmt=auto&app=138&f=JPEG?w=500&h=516"
result = engine(img_url)
print(result)

result.vis("vis_result.jpg")

alt text

4. 模型精度测试

Warning

测试集text_det_test_dataset包括卡证类、文档类和自然场景三大类。其中卡证类有82张,文档类有75张,自然场景类有55张。缺少手写体、繁体、日文、古籍文本、拼音、艺术字等数据。因此,该基于该测评集的结果仅供参考。

欢迎有兴趣的小伙伴,可以和我们一起共建更加全面的测评集。

该部分主要使用TextRecMetric和测试集text_rec_test_dataset来评测。

需要注意的是,PP-OCRv5_rec系列模型更加侧重一个模型解决简体中文、中文拼音、繁体中文、英文、日文5大主流文字类型,在场景方面,PP-OCRv5升级了中英复杂手写体、竖排文本、生僻字等多种挑战性场景。 当前测试集并未着重收集以上场景。因此以下指标会有些偏低。如需自己使用,请在自己场景下测试效果。

相关测试步骤请参见TextRecMetric的README,一步一步来就行。

⚠️注意:下面代码用的是即将发布rapidocr==3.0.0版本代码,想要复现的小伙伴,可以稍微等等。

其中,下面代码仅写了mobile模型测试,如果想测server模型,将 mobile 字段换为 server 即可。计算 pred.txt 代码如下:

import time

import cv2
import numpy as np
from datasets import load_dataset
from tqdm import tqdm

from paddlex import create_model

engine = create_model(model_name="PP-OCRv5_mobile_rec")

dataset = load_dataset("SWHL/text_rec_test_dataset")
test_data = dataset["test"]

content = []
for i, one_data in enumerate(tqdm(test_data)):
    img = np.array(one_data.get("image"))
    img = cv2.cvtColor(img, cv2.COLOR_RGB2BGR)

    t0 = time.perf_counter()
    result = next(engine.predict(input=img, batch_size=1))
    elapse = time.perf_counter() - t0

    rec_text = result["rec_text"]
    if len(rec_text) <= 0:
        rec_text = ""
        elapse = 0

    gt = one_data.get("label", None)
    content.append(f"{rec_text}\t{gt}\t{elapse}")

with open("pred.txt", "w", encoding="utf-8") as f:
    for v in content:
        f.write(f"{v}\n")
import time

import cv2
import numpy as np
from datasets import load_dataset
from tqdm import tqdm

from rapidocr import EngineType, OCRVersion, RapidOCR

model_path = "models/official_models/PP-OCRv5_mobile_rec"
dict_path = "models/PP-OCRv5_mobile_rec/ppocrv5_dict.txt"
engine = RapidOCR(
    params={
        "Rec.model_dir": model_path,
        "Rec.rec_keys_path": dict_path,
        "Rec.engine_type": EngineType.PADDLE,
        "Rec.ocr_version": OCRVersion.PPOCRV5,
    }
)

dataset = load_dataset("SWHL/text_rec_test_dataset")
test_data = dataset["test"]

content = []
for i, one_data in enumerate(tqdm(test_data)):
    img = np.array(one_data.get("image"))
    img = cv2.cvtColor(img, cv2.COLOR_RGB2BGR)

    t0 = time.perf_counter()
    result = engine(img, use_rec=True, use_cls=False, use_det=False)
    elapse = time.perf_counter() - t0

    rec_text = result.txts[0]
    if len(rec_text) <= 0:
        rec_text = ""
        elapse = 0

    gt = one_data.get("label", None)
    content.append(f"{rec_text}\t{gt}\t{elapse}")

with open("pred.txt", "w", encoding="utf-8") as f:
    for v in content:
        f.write(f"{v}\n")
import time

import cv2
import numpy as np
from datasets import load_dataset
from tqdm import tqdm

from rapidocr import EngineType, OCRVersion, RapidOCR

model_path = "models/PP-OCRv5_mobile_rec/inference.onnx"
dict_path = "models/PP-OCRv5_mobile_rec/ppocrv5_dict.txt"
engine = RapidOCR(
    params={
        "Rec.model_path": model_path,
        "Rec.rec_keys_path": dict_path,
    }
)

dataset = load_dataset("SWHL/text_rec_test_dataset")
test_data = dataset["test"]

content = []
for i, one_data in enumerate(tqdm(test_data)):
    img = np.array(one_data.get("image"))
    img = cv2.cvtColor(img, cv2.COLOR_RGB2BGR)

    t0 = time.perf_counter()
    result = engine(img, use_rec=True, use_cls=False, use_det=False)
    elapse = time.perf_counter() - t0

    rec_text = result.txts[0]
    if len(rec_text) <= 0:
        rec_text = ""
        elapse = 0

    gt = one_data.get("label", None)
    content.append(f"{rec_text}\t{gt}\t{elapse}")

with open("pred.txt", "w", encoding="utf-8") as f:
    for v in content:
        f.write(f"{v}\n")

计算指标代码:

1
2
3
4
5
6
7
from text_rec_metric import TextRecMetric

metric = TextRecMetric()

pred_path = "pred.txt"
metric = metric(pred_path)
print(metric)

指标汇总如下(以下指标均为CPU下计算所得):

Exp 模型 推理框架 模型格式 ExactMatch↑ CharMatch↑ Elapse↓
1 PP-OCRv5_mobile_rec PaddleX PaddlePaddle 0.7323 0.9161 0.0778
2 PP-OCRv5_mobile_rec RapidOCR PaddlePaddle 0.7355 0.9177 0.0772
3 PP-OCRv5_mobile_rec RapidOCR ONNXRuntime 0.7355 0.9177 0.0174
4 PP-OCRv4_mobile_rec RapidOCR ONNXRuntime 0.8323 0.9355 -
5 PP-OCRv5_server_rec PaddleX PaddlePaddle 0.8097 0.9424 0.0777
6 PP-OCRv5_server_rec RapidOCR PaddlePaddle 0.8129 0.9431 0.0775
7 PP-OCRv5_server_rec RapidOCR ONNXRuntime 0.8129 0.9431 0.0655
8 PP-OCRv4_server_rec RapidOCR ONNXRuntime 0.7968 0.9381 -
9 PP-OCRv4_doc_server_rec RapidOCR ONNXRuntime 0.8098 0.9444 -

从以上结果来看,可以得到以下结论:

  1. Exp1和Exp2相比,指标差异不大,说明文本识别 前后处理代码可以共用
  2. Exp2和Exp3相比,mobile模型转换为ONNX格式后,指标几乎一致,说明 模型转换前后,误差较小,推理速度也有提升
  3. Exp3和Exp4相比,mobile整体指标弱于PP-OCRv4的。因为测评集集中在中英文的印刷体,手写体少些,因此仅供参考。
  4. Exp6和Exp7相比,指标差异不大,说明更换backbone后的文本识别模型转换为ONNX格式,精度没有影响。Paddle2ONNX工具太强了!
  5. Exp7和Exp8相比,PP-OCRv5 server模型有很大提升。当然,不排除训练用到了测评集数据。

Tip

  • 如果是单一中英文场景,建议用PP-OCRv4系列
  • 如果是中英日、印刷和手写体混合场景,建议用PP-OCRv5系列

上述表格中基于ONNXRuntime的结果已经更新到开源OCR模型对比中。

5. 集成到rapidocr中

该部分主要包括将字典文件写入ONNX模型、托管模型到魔搭和更改rapidocr代码适配等。

字典文件写入ONNX模型

该步骤仅存在文本识别模型中,文本检测模型没有这个步骤。

详细代码
from pathlib import Path
from typing import List, Union

import onnx
import onnxruntime as ort
from onnx import ModelProto


def read_txt(txt_path: Union[Path, str]) -> List[str]:
    with open(txt_path, "r", encoding="utf-8") as f:
        data = [v.rstrip("\n") for v in f]
    return data


class ONNXMetaOp:
    @classmethod
    def add_meta(
        cls,
        model_path: Union[str, Path],
        key: str,
        value: List[str],
        delimiter: str = "\n",
    ) -> ModelProto:
        model = onnx.load_model(model_path)
        meta = model.metadata_props.add()
        meta.key = key
        meta.value = delimiter.join(value)
        return model

    @classmethod
    def get_meta(
        cls, model_path: Union[str, Path], key: str, split_sym: str = "\n"
    ) -> List[str]:
        sess = ort.InferenceSession(model_path)
        meta_map = sess.get_modelmeta().custom_metadata_map
        key_content = meta_map.get(key)
        key_list = key_content.split(split_sym)
        return key_list

    @classmethod
    def del_meta(cls, model_path: Union[str, Path]) -> ModelProto:
        model = onnx.load_model(model_path)
        del model.metadata_props[:]
        return model

    @classmethod
    def save_model(cls, save_path: Union[str, Path], model: ModelProto):
        onnx.save_model(model, save_path)


dicts = read_txt("models/PP-OCRv5_mobile_rec/ppocrv5_dict.txt")
model_path = "models/PP-OCRv5_server_rec/inference.onnx"
model = ONNXMetaOp.add_meta(model_path, key="character", value=dicts)

new_model_path = Path(model_path).parent / "ch_PP-OCRv5_rec_server_infer.onnx"
ONNXMetaOp.save_model(new_model_path, model)

t = ONNXMetaOp.get_meta(new_model_path, key="character")
print(t)
print(len(t))

托管模型到魔搭

该部分主要是涉及模型上传到对应位置,并合理命名。注意上传完成后,需要打Tag,避免后续rapidocr whl包中找不到模型下载路径。

我这里已经上传到了魔搭上,详细链接参见:link

更改rapidocr代码适配

该部分主要涉及到更改default_models.yamlpaddle.py的代码来适配。

同时,需要添加对应的单元测试,在保证之前单测成功的同时,新的针对性该模型的单测也能通过。

我这里已经做完了,小伙伴们感兴趣可以去看看源码。

写在最后

至此,该部分集成工作就基本完成了。这部分代码会集成到rapidocr==3.0.0中。

版本号之所以从v2.1.0到v3.0.0,原因是:语义化版本号。我在集成过程中,发现v2.1.0中字段不太合理,做了一些改进,动了外部API,因此只能升大版本号。请大家在使用过程中,注意查看最新文档→ docs
